Standaard L3-switch en Intelligente L2-switch met 10-Gigabit/Multi-Gigabit poort om flexibel te voldoen aan de uiteenlopende behoeften van grote netwerken.
Line-up

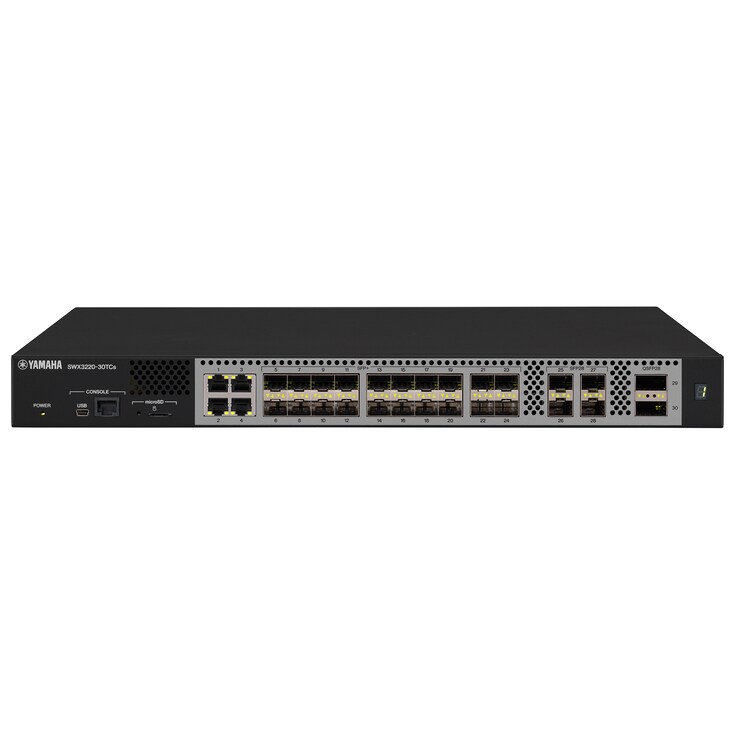

SWX3220-30TCsL3 Switch
-
Nieuw
L3 Standaard switch met 30 poorten
- 2 QSFP28-sleuven, 4 SFP28-sleuven, 20 SFP+-sleuven en 4 multi-gigabitpoorten (100M / 1G / 2,5G / 5G / 10G)
- Redundante voedingseenheid sleuven (Hot-swappable)
- Ondersteunt PTPv2 BC (Boundary Clock) / TC (Transparent Clock)
- Ingebouwde RADIUS-server voor geavanceerd beveiligingsbeheer
- Ondersteunt Yamaha LAN Monitor

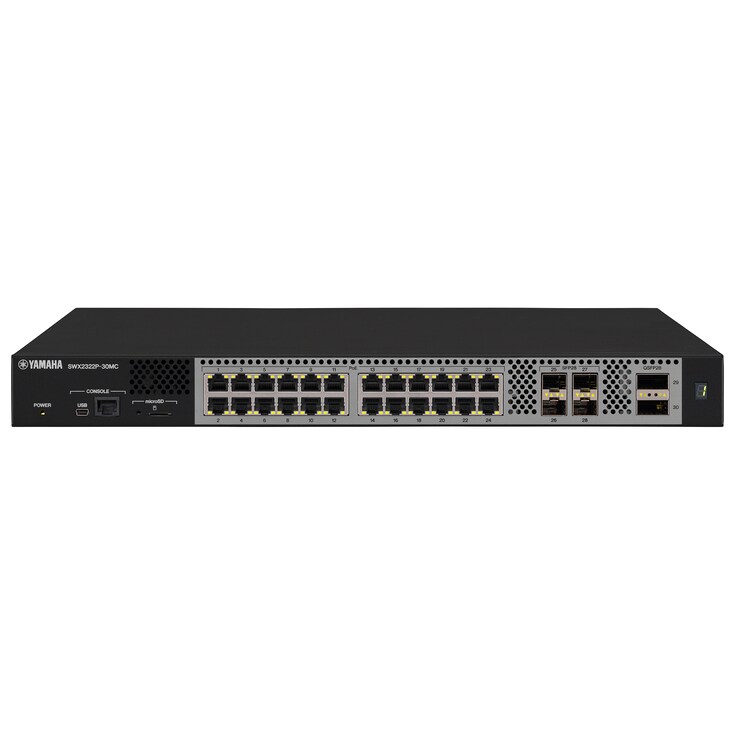

SWX2322P-30MCL2 Switch
-
Nieuw
L2 Intelligent PoE++ switch met 30 poorten
- 2 QSFP28-sleuven, 4 SFP28-sleuven en 24 multi-gigabit PoE-poorten (100M / 1G / 2,5G / 5G / 10G)
- Conform IEEE 802.3bt met PoE++ voor maximaal 90 W per poort (totaal: 720 W)
- Ondersteunt PTPv2 TC (Transparent Clock)
- Ingebouwde RADIUS-server voor geavanceerd beveiligingsbeheer
- Ondersteunt Yamaha LAN Monitor
Opties

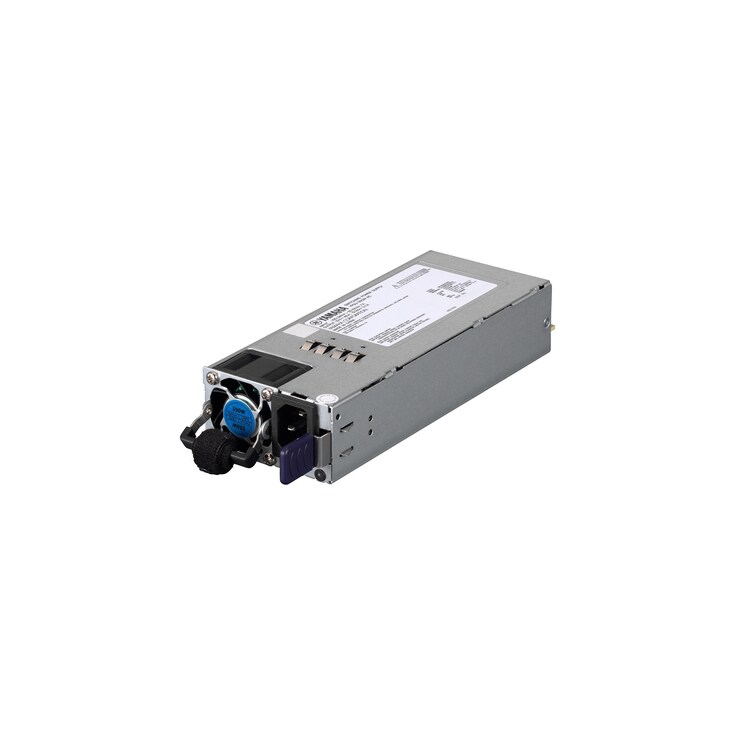

YPSU-550W-ACVoeding
Redundante voeding
- Voeding voor systeem redundantie (Hot swappable)
- Beschikbaar voor SWX3220-30TCs
YSFP-25G-SRSFP28 module
SFP28 module voor 25 Gbps netwerk. Multimodus.
- Maximale transmissieafstand: 70 m (50 μm, OM3) , 100 m (50 μm, OM4)
- Compatibele kabels: Multi-mode optische glasvezel (50/125 μm, 62,5/125 μm)
- Wettelijke normen: IEEE 802.3by
- Aansluiting: 2-polige LC aansluiting
- Optische golflengte: 850 nm
- Beschikbaar voor SWX3220-30TCs / SWX2322P-30MC
YSFP-25G-LRSFP28 module
SFP28 module voor 25 Gbps netwerk. Enkelvoudige modus.
- Maximale transmissieafstand: 10 km (prestaties zijn afhankelijk van optische glasvezel en aansluiting)
- Compatibele kabels: Enkelvoudige modus optische glasvezel (9/125 μm)
- Wettelijke normen: IEEE 802.3cc
- Aansluiting: 2-polige LC aansluiting
- Optische golflengte: 1.310 nm
- Beschikbaar voor SWX3220-30TCs / SWX2322P-30MC
SFP-SWRT-LRSFP+ module
SFP+ module voor 10Gbps audionetwerk
- Maximale transmissieafstand: 10 km (prestaties zijn afhankelijk van optische glasvezel en aansluiting)
- Compatibele kabels: Enkelvoudige modus optische glasvezel (9/125 μm)
- Wettelijke normen: IEEE802.3ae, 10GBASE-LR
- Aansluiting: 2-polige LC aansluiting
- Optische golflengte: 1.310 nm
- Beschikbaar voor SWX3220-30TCs / SWX2322P-30MC / SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
SFP-SWRT-SRSFP+ module
SFP+ module voor 10Gbps audionetwerk
- Maximale transmissieafstand: OM1 (62,5/125 μm): 33 m, OM2 (50/125 μm): 82 m, OM3 (50/125 μm): 300 m, OM4 (50/125 μm): 400 m
- Compatibele kabels: Multi-mode optische glasvezel (50/125 μm, 62,5/125 μm)
- Wettelijke normen: IEEE802.3ae, 10GBASE-SR
- Aansluiting: 2-polige LC aansluiting
- Optische golflengte: 850 nm
- Beschikbaar voor SWX3220-30TCs / SWX2322P-30MC / SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
SFP-SWRG-LXSFP-module
SFP-module voor switches uit de SWX/SWR-serie
- Maximale transmissieafstand: 10 km (prestaties zijn afhankelijk van optische glasvezel en aansluiting)
- Compatibele kabels: Enkelvoudige modus optische glasvezel (9/125 μm)
- Wettelijke normen: IEEE802.3z, 1000BASE-LX
- Aansluiting: 2-polige LC aansluiting
- Optische golflengte: 1.310nm
- Beschikbaar voor SWX3220-30TCs / SWX2322P-30MC / SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT / SWR2310-10G / SWR2311P-10G
SFP-SWRG-SXSFP-module
SFP-module voor switches uit de SWX/SWR-serie
- Maximale transmissieafstand: 550 m (50/125 μm) / 300 m (62,5/125 μm) Prestaties zijn afhankelijk van optische vezel en aansluiting
- Compatibele kabels: Multi-mode optische glasvezel (50/125 μm, 62,5/125 μm)
- Wettelijke normen: IEEE802.3z, 1000BASE-SX
- Aansluiting: 2-polige LC aansluiting
- Optische golflengte: 850 nm
- Beschikbaar voor SWX3220-30TCs / SWX2322P-30MC / SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT / SWR2310-10G / SWR2311P-10G

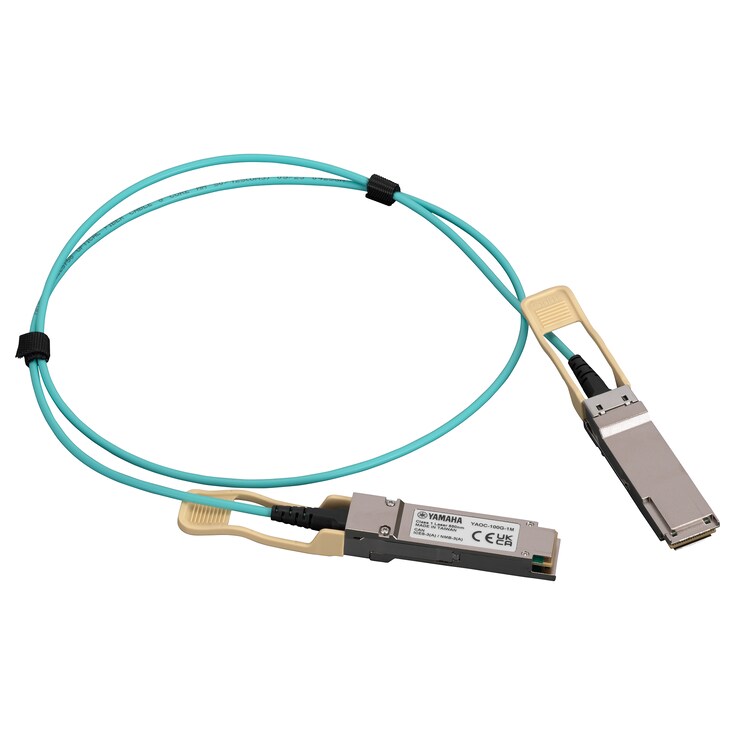

YAOC-100G-1MActieve optische kabel
AOC (Actieve optische kabel) voor 100 GbE netwerk
- Kabellengte: 1 m
- Beschikbaar voor SWX3220-30TCs / SWX2322P-30MC

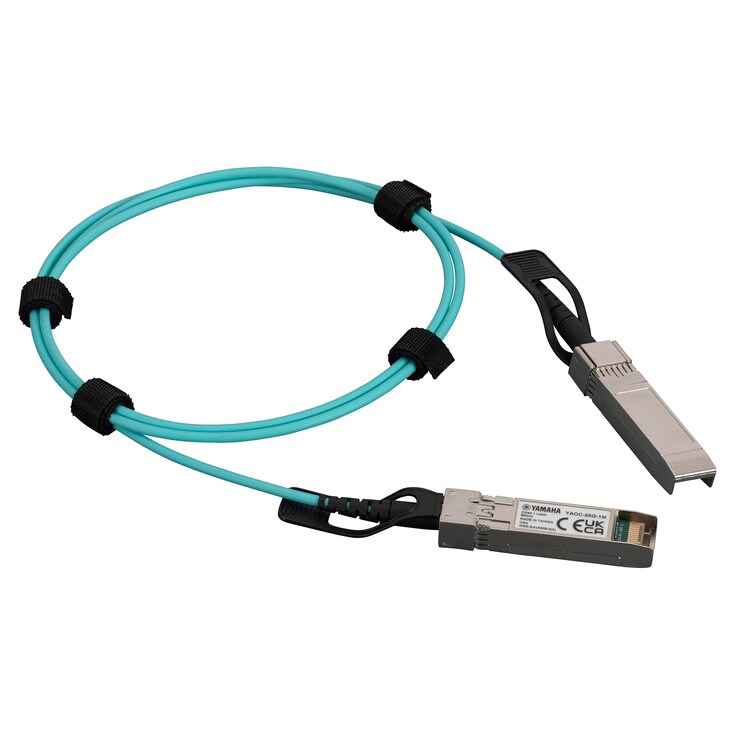

YAOC-25G-1MActieve optische kabel
AOC (Actieve optische kabel) voor 25 GbE netwerk
- Kabellengte: 1 m
- Beschikbaar voor SWX3220-30TCs / SWX2322P-30MC
DAC-SWRT-3M
Direct Attached Cable voor 10Gbps audionetwerk
- Twinax kabel 30AWG, Passief
- Kabellengte: 3 m
- Beschikbaar voor SWX3220-30TCs / SWX2322P-30MC / SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
DAC-SWRT-1M
Direct Attached Cable voor 10Gbps audionetwerk
- Twinax kabel 30AWG, Passief
- Kabellengte: 1 m
- Beschikbaar voor SWX3220-30TCs / SWX2322P-30MC / SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
Kenmerken
Yamaha netwerkproducten en -diensten
Bij Yamaha hebben we niet alleen pionierswerk verricht op het gebied van verbindingen tussen muziekinstrumenten en digitale technologieën, maar ook op het gebied van verbindingen die het leven van mensen verrijken via netwerkinfrastructuur.
Gebruikmakend van Yamaha's expertise in signaalverwerking als innovators in elektronische instrumenten, hebben we deze vaardigheden snel omgezet naar netwerktechnologieën. Al meer dan 30 jaar spelen we een vitale rol in de ontwikkeling van het internet, dat een levensader is geworden voor de moderne samenleving.
Ook in de toekomst blijven we ons inzetten om nog betere diensten en ondersteuning te bieden om uw verbindingen soepeler en handiger te maken dan ooit tevoren. We blijven innoveren en de manier waarop u verbinding maakt verbeteren.
100GbE / 25GbE netwerkswitch
We introduceren de Yamaha ProAV-ready netwerkswitches “SWX2322P-30MC” en “SWX3220-30TCs” met ondersteuning voor 100GbE en 25GbE connectiviteit.
Naarmate de overgang naar IP-gebaseerde audio en video versnelt, vragen AV-systemen om een snellere en flexibelere netwerkinfrastructuur. De switches van Yamaha zijn speciaal gebouwd voor ProAV-omgevingen en combineren intuïtieve bediening met uitzonderlijke betrouwbaarheid.
Ze zijn vooral geschikt voor transmissie met hoge resolutie en lage latentie in live entertainmentlocaties en grootschalige bedrijfsfaciliteiten.
Ideale toepassingen:
Netwerkswitches geoptimaliseerd voor ProAV-systemen
Onze switches zijn speciaal gemaakt voor professionele AV-omgevingen en zijn ideaal voor gebruik in videoproductiestudio's, evenementenlocaties en omroepfaciliteiten.
Connectiviteit met hoge capaciteit en lage latentie
Ondersteunt gelijktijdige verbindingen met meerdere encoders en decoders met hoge resolutie, waardoor naadloze AV-over-IP-workflows mogelijk zijn.
Flexibele inzetbaarheid voor evenementenlocaties
Switches kunnen worden verdeeld tussen FOH (Front of House) en locaties aan de zijkant van het podium, voor efficiënte signaalroutering en vereenvoudigd kabelbeheer.
Geverifieerde interoperabiliteit met toonaangevende merken
De compatibiliteit is getest met belangrijke encoders en decoders van derden, waardoor een betrouwbare integratie in diverse ProAV-ecosystemen is gegarandeerd.
Geoptimaliseerd voor omroep- en mediaproductieworkflows
Ontworpen voor professionele AV-over-IP-omgevingen, is deze switch ideaal voor omroepstudio's en live productiefaciliteiten.
SMPTE ST 2110-compatibiliteit
Ondersteunt IP-gebaseerde overdracht van video, audio en ondersteunende gegevens in overeenstemming met SMPTE ST 2110-standaarden, waardoor naadloze integratie in moderne omroepinfrastructuren mogelijk is.
100GbE / 25GbE hoge-snelheidspoorten
Geschikt voor ongecomprimeerde 2160p60 UHD-videostreams, met hoge bandbreedte en ultralage latentie voor veeleisende mediaworkflows.
IEEE 1588 PTPv2 ondersteuning
Biedt zowel Boundary Clock (beschikbaar op Layer 3-modellen) als Transparent Clock-modi om een nauwkeurige tijdsynchronisatie tussen apparaten te garanderen - essentieel voor frame-nauwkeurige mediadistributie.
Dante integratie (PTPv1)
Ondersteunt hybride implementaties met Dante audionetwerken, waardoor uniforme IP-gebaseerde overdracht van zowel video- als audiosignalen mogelijk is.

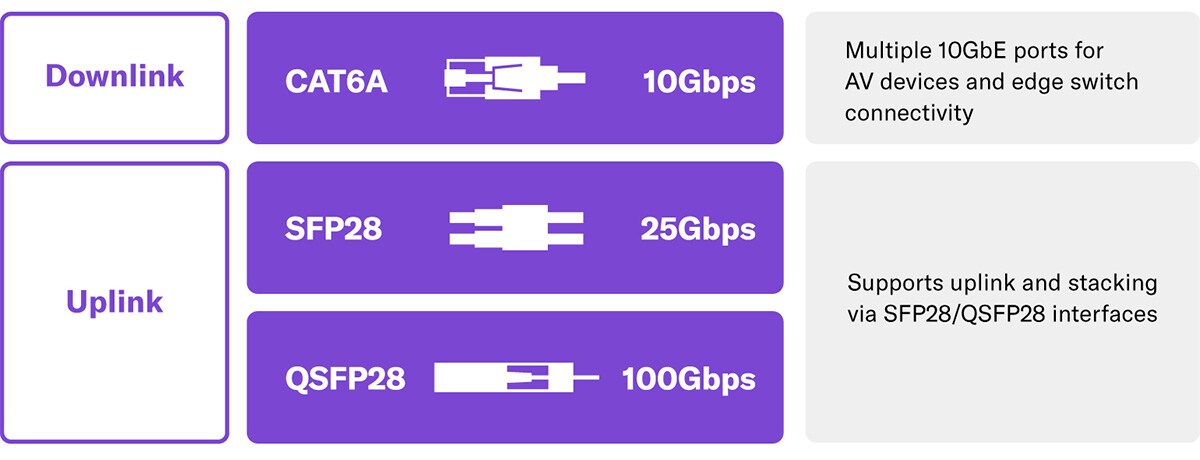

Robuust hardwareontwerp voor professionele omgevingen
Ontworpen om connectiviteit met hoge bandbreedte en lage latentie te ondersteunen

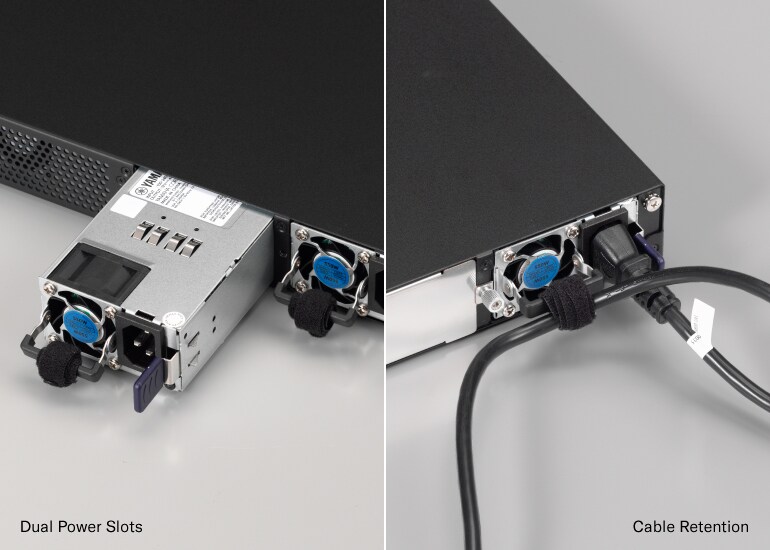

Betrouwbare stroomvoorzieningsarchitectuur voor bedrijfskritische omgevingen
De standaard Layer 3 switches SWX3220-30TCs hebben een redundante voeding met hot-swappable modules, waardoor het netwerk ononderbroken blijft werken, zelfs bij stroomuitval.
Deze architectuur is ideaal voor omgevingen met hoge beschikbaarheid, zoals live evenementen, omroepfaciliteiten en productiestudio's.
Bovendien zijn de switches uitgerust met een beveiligd vergrendelingsmechanisme voor de AC voedingskabel om per ongeluk loskoppelen te voorkomen, wat een stabiele en betrouwbare inzet in het veld ondersteunt.

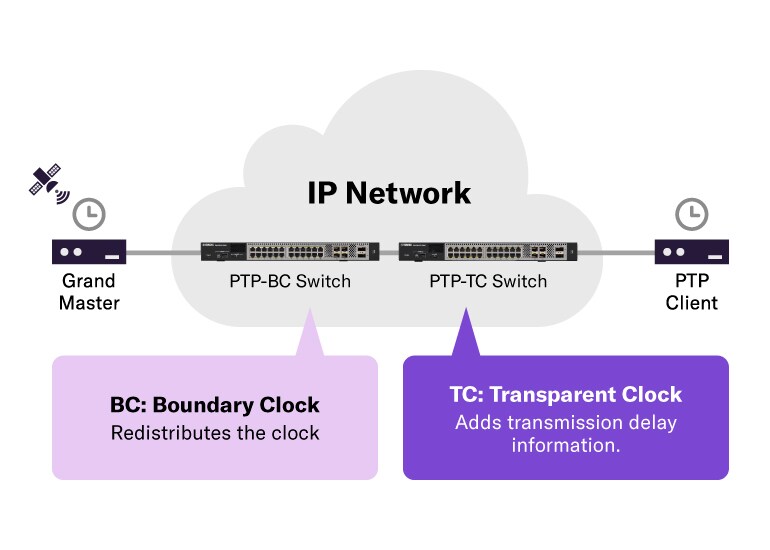

Klaar voor SMPTE ST 2110 - Op IP gebaseerde omroepworkflows mogelijk maken
Onze switch is volledig compatibel met SMPTE ST 2110 en is ontworpen om professionele IP-media-activiteiten in omroepomgevingen te ondersteunen. Het ondersteunt IEEE 1588 PTPv2 met zowel Transparent Clock (TC) als Boundary Clock (BC) modi:
Transparent Clock (TC)
Stuurt nauwkeurig PTP-berichten door met ingebouwde informatie over doorvoervertraging, waardoor synchronisatie met submicroseconden mogelijk is - ideaal voor realtime AV-toepassingen in ProAV-implementaties.
Boundary Clock (BC)
Beëindigt en regenereert PTP berichten met behulp van de lokale klok, waardoor een stabiele tijdsynchronisatie over multi-segment netwerk topologieën wordt gegarandeerd.
Deze eigenschappen maken de switch een krachtige backbone voor IP-gebaseerde overdracht van video, audio en ondersteunende gegevens in ST 2110 omgevingen, en leveren de precisie en betrouwbaarheid die nodig zijn voor moderne omroepactiviteiten.
BC-ondersteuning is beschikbaar op model: SWX3220-30TCs

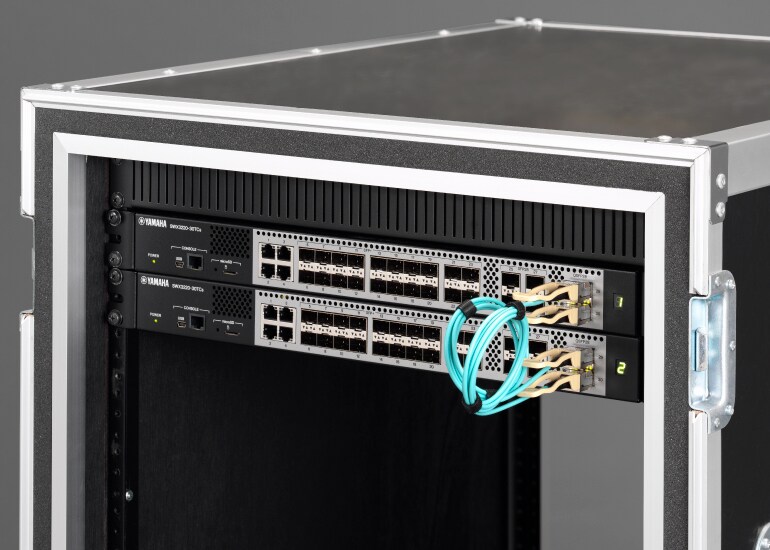

Ondersteuning voor 100GbE-stapeling: Uniform beheer van twee units
Door twee identieke switchmodellen via 100GbE-poorten in een LAG-configuratie (Link Aggregation Group) te verbinden, kunt u een inter-switch link met hoge capaciteit tot 200GbE tot stand brengen.
Dankzij deze stapelmogelijkheid kunnen de twee units worden beheerd als één logische switch, waardoor het aantal beschikbare poorten effectief wordt verdubbeld - ideaal voor grootschalige implementaties waarbij poortdichtheid en gecentraliseerd beheer van cruciaal belang zijn.
Deze functie stroomlijnt de werkzaamheden, vermindert de configuratieoverhead en verbetert de schaalbaarheid voor veeleisende ProAV-omgevingen.
Wordt ondersteund in de firmware vanaf januari 2026.
Eenvoudige installatie voor snelle implementatie

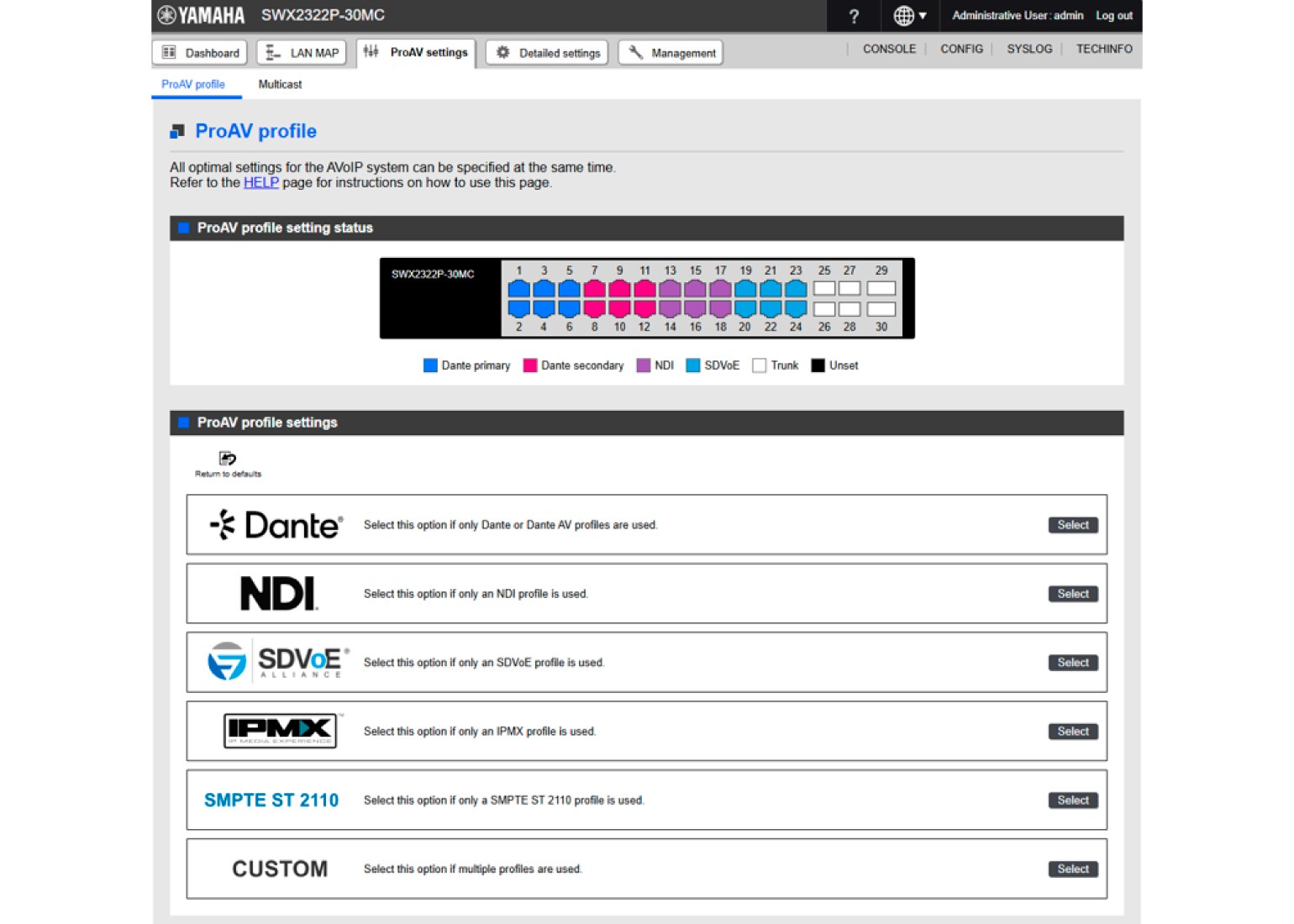

Intuïtieve GUI installatie met ondersteuning voor ST 2110 en IPMX-profielen
Onze switch is gebouwd voor de ProAV-markt en biedt een verbeterde profielconfiguratie op maat voor professionele media-over-IP workflows.
Nieuwe profielen die SMPTE ST 2110 en IPMX ondersteunen, maken een nauwkeurige overdracht met lage latentie mogelijk van video-, audio- en besturingsgegevens, waardoor optimale prestaties in veeleisende AV-omgevingen gewaarborgd zijn.
Met de GUI-gebaseerde installatie-interface kunnen zelfs niet-IT-installateurs de switch met gemak configureren.
Complexe netwerkparameters worden gereduceerd tot intuïtieve voorinstellingen, waardoor een snelle implementatie en stabiele werking mogelijk zijn zonder dat hiervoor diepgaande technische kennis vereist is.

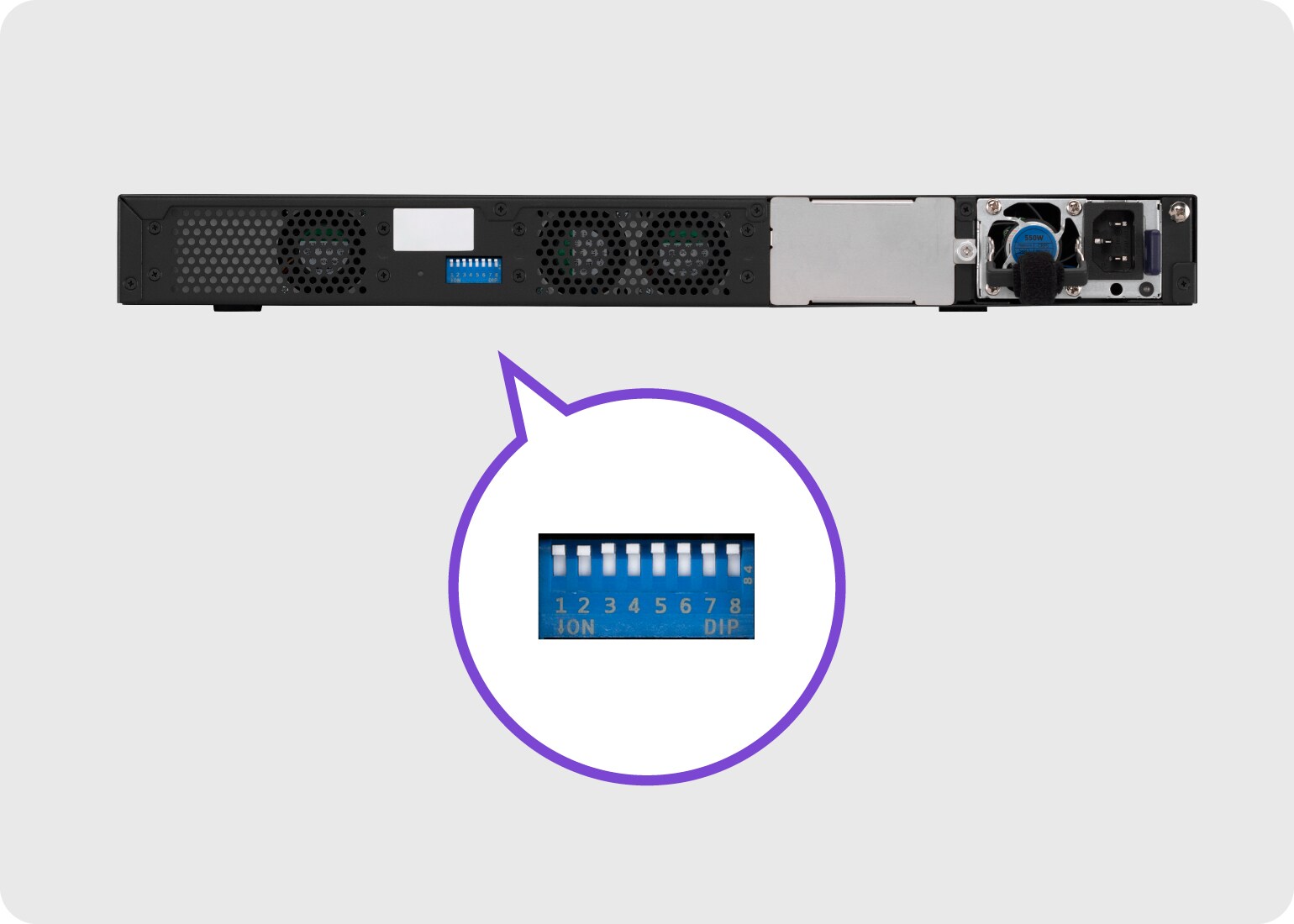

Configuratie zonder PC via DIP-schakelaars
U hebt geen PC of externe toegang nodig voor een snelle en probleemloze installatie op locatie.
Met de DIP-switches op het achterpaneel kunnen installateurs direct de optimale switchinstellingen toepassen die zijn afgestemd op specifieke ProAV-profielen.
Deze gestroomlijnde aanpak vermindert de installatiecomplexiteit, minimaliseert de implementatietijd en stelt technici in het veld in staat om snel en flexibel te reageren in dynamische omgevingen.
Vereenvoudigd netwerkbeheer en snelle probleemoplossing

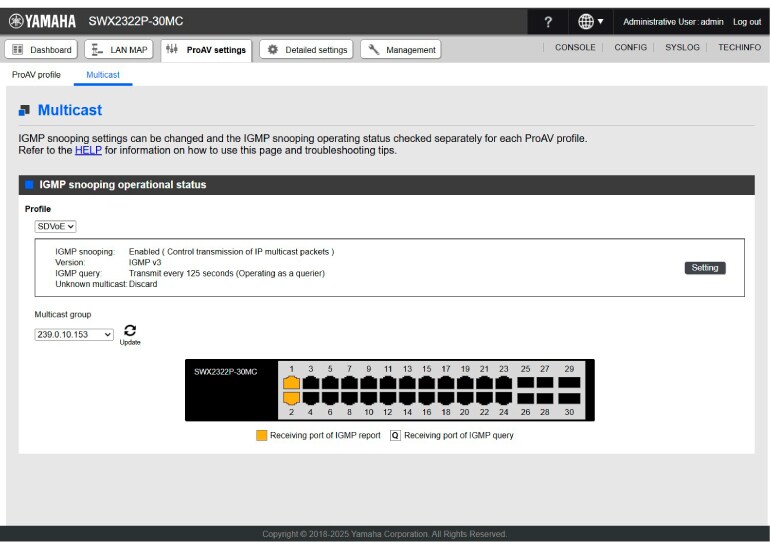

Visuele multicastbewaking en real-time inzicht in bandbreedte
De ProAV-configuratie-interface biedt een helder overzicht van multicast-activiteiten en -instellingen. Veelvoorkomende problemen, zoals mislukte groepsregistratie, overmatig verkeer of verkeerd geconfigureerde IGMP-parameters, kunnen snel worden geïdentificeerd via de GUI, waardoor snelle en effectieve probleemoplossing ter plaatse mogelijk is.
Tegelijkertijd geeft het dashboard van de switch real-time bandbreedtegebruik weer in intuïtieve grafiekformaten. Dit visuele inzicht in trends in netwerkbelasting ondersteunt een stabiele werking en maakt vroegtijdig ingrijpen mogelijk voordat prestatievermindering optreedt.
Netwerkzichtbaarheid en intelligent beheer (Yamaha LAN Monitor)
Effectief Dante-netwerkbeheer is afhankelijk van een reeks parameters zoals netwerkverkeer, switchstatus en informatie over individuele Dante-apparaten. De gespecialiseerde Yamaha LAN Monitor-toepassing biedt een uitgebreide weergave op één scherm van alle noodzakelijke parameters bij gebruik met switches uit de SWP/SWR/SWX-serie. Wij refereren naar dit type grafisch overzicht als “netwerkzichtbaarheid”. U kunt zelfs een momentopname maken van de normale netwerkstatus en een alarm instellen om u te waarschuwen als één van de parameters verandert, zodat problemen snel en eenvoudig kunnen worden geïdentificeerd en opgelost. De Dante Controller toepassing kan ook met een enkele klik worden gestart vanuit de Yamaha LAN Monitor, waardoor een totale Dante netwerkoplossing op een enkele computer wordt geboden.
Beveiligingsfuncties

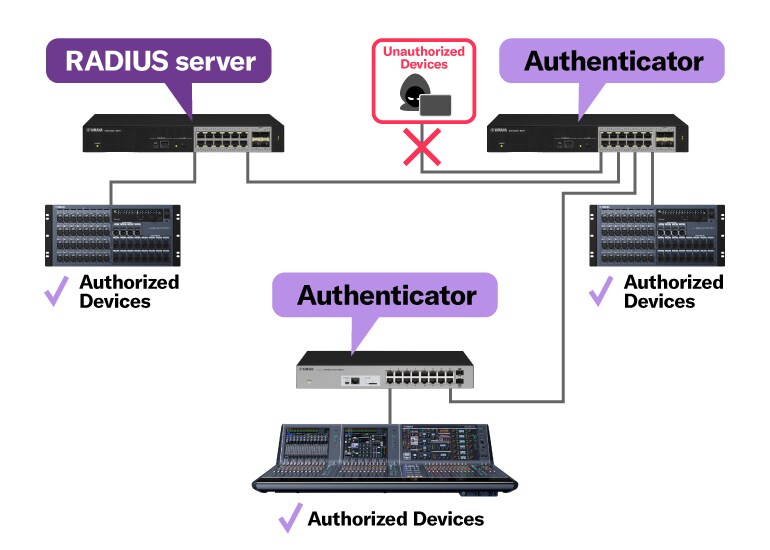

Intelligent beveiligingsbeheer
De ingebouwde RADIUS-serverfunctie vult de VLAN-functionaliteit van de SWX2320 serie en SWX3220 serie aan. Door één switch in te stellen als RADIUS-server en er andere switches aan te koppelen, kan onbevoegde netwerktoegang effectief worden geblokkeerd voor een betere beveiliging, zelfs in complexe grootschalige installaties. Apparaatverificatie kan snel en eenvoudig worden ingesteld via een web-gebaseerde GUI.
Opties voor flexibel systeemontwerp en installatie
Er zijn meerdere opties beschikbaar, en SFP-modules die communicatie over lange afstanden mogelijk maken voor een flexibele algemene systeemopstelling en -installatie. In de onderstaande tabel staan de opties die beschikbaar zijn voor elk switchmodel.
| Product | SFP28 module | SFP+ module | SFP module | Actieve optische kabel | Direct Attached Cable | Voeding | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| YSFP-25G-LR | YSFP-25G-SR | SFP-SWRT-LR | SFP-SWRT-SR | SFP-SWRG-LX | SFP-SWRG-SX | YAOC-100G-1M | YAOC-25G-1M | DAC-SWRT-3M | DAC-SWRT-1M | YPSU-550W-AC | |
| SWX3220-30TCs | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
| SWX2322P-30MC | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | - |
-

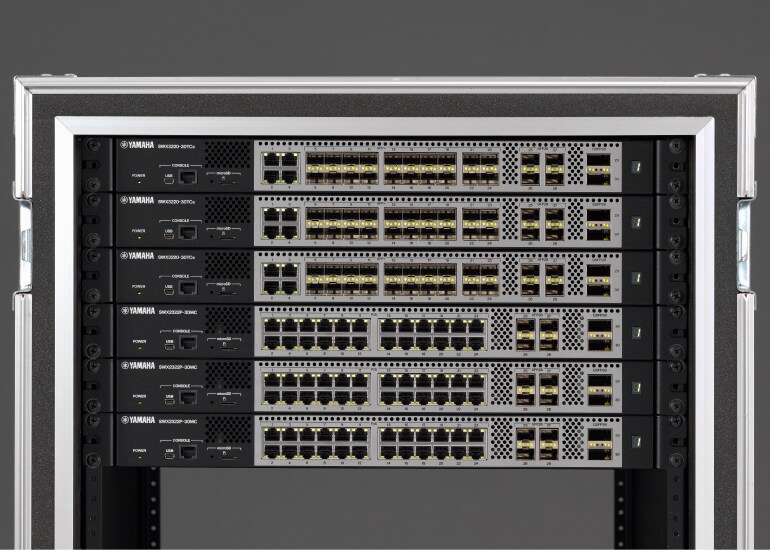

Montage in rek
Technische begrippen
Wat is DANTE?
Dante vervangt dikke, dure analoge of meeraderige bekabeling door LAN-kabels zoals CAT5e en CAT6.
Omdat Dante gebruik maakt van logische routering in plaats van fysieke punt-tot-punt verbindingen, kan het netwerk geconfigureerd worden met behulp van beschikbare poorten met slechts een paar klikken.
Systemen met Dante kunnen ook eenvoudig worden uitgebreid.
Bovendien ondersteunt Dante redundantieconfiguratie, waardoor betrouwbaarheid zelfs in noodsituaties wordt gegarandeerd.
Wat is SDVoE?
SDVoE (Software Defined Video over Ethernet) is een internationale standaard voor de professionele audio-/videomarkt (ProAV) die 4K high-definition video en audio over 10 Gigabit communicatie kan verzenden.
Door SDVoE encoders/decoders en controllers te combineren met een 10 Gigabit switch, kunnen videowalls en multi-view systemen worden geconfigureerd.
Dit biedt flexibele ondersteuning voor implementaties van digitale bewegwijzering in uiteenlopende faciliteiten, waaronder luchthavens, scholen, e-sportfaciliteiten en bedrijven.
Wat is NDI-gecertificeerd?
Deze nieuwe Yamaha SWR- en SWX-series switches zijn één van de eerste hardwareproducten wereldwijd die NDI-gecertificeerd zijn in de categorie netwerkswitches.
Deze certificering garandeert volledige compatibiliteit met producten uit het NDI-gecertificeerde ecosysteem, zelfs zonder dat native NDI-integratie vereist is. Yamaha switches zorgen voor een moeiteloze ervaring en verbinding van hoge kwaliteit binnen elk NDI-netwerk en elke workflow.
NDI (Network Device Interface) is een innovatieve standaard voor videoconnectiviteit die naadloze overdracht van video, audio en metadata van hoge kwaliteit via standaard IP-netwerken mogelijk maakt. Door gebruik te maken van NDI-technologie kunnen apparaten zoals camera's, switches en mediaservers in hetzelfde netwerk elkaar automatisch ontdekken en met elkaar verbinden, waardoor complexe configuraties of speciale bekabeling overbodig worden.
Deze connectiviteitsstandaard stelt producenten in staat om toegang te krijgen tot een vrijwel onbeperkt aantal videobronnen in hun netwerk en deze te gebruiken, waardoor de flexibiliteit en schaalbaarheid van live productieworkflows aanzienlijk wordt verbeterd. Of het nu gaat om live evenementen, uitzendingen of postproductie, NDI transformeert de traditionele videoproductie door alle bronnen op het netwerk naadloos te integreren.
NDI® is een geregistreerd handelsmerk van Vizrt NDI AB.
Wat is SMPTE ST 2110?
SMPTE ST 2110 is een internationale standaard voor IP-gebaseerde overdracht van video, audio en aanvullende gegevens. Het maakt onafhankelijke routering en beheer van elke gegevensstroom mogelijk, wat flexibele IP-gebaseerde operaties en een soepele migratie van traditionele SDI-infrastructuren mogelijk maakt. Het protocol zorgt voor nauwkeurige synchronisatie die nodig is voor professionele omroep- en productieomgevingen. Producten die ST 2110 ondersteunen worden gebruikt in omroep-, live productie- en externe workflows en bieden een hoge betrouwbaarheid en natuurgetrouwe audio.
Wat is IPMX (Internet Protocol Media Experience)?
IPMX is een open AV-over-IP standaard ontworpen voor de ProAV sector. Het ondersteunt zowel gecomprimeerde als ongecomprimeerde overdracht van video en audio over standaard IP-netwerken met hoge kwaliteit en lage latentie. IPMX is gebouwd voor interoperabiliteit tussen leveranciers en bevat ondersteuning voor HDMI, HDCP en precisiesynchronisatie. Als flexibele oplossing die klaar is voor de toekomst, is IPMX zeer geschikt voor onderwijsinstellingen, bedrijfsomgevingen, evenementenlocaties en digitale bewegwijzeringstoepassingen.
Systemen
Systeemvoorbeelden:

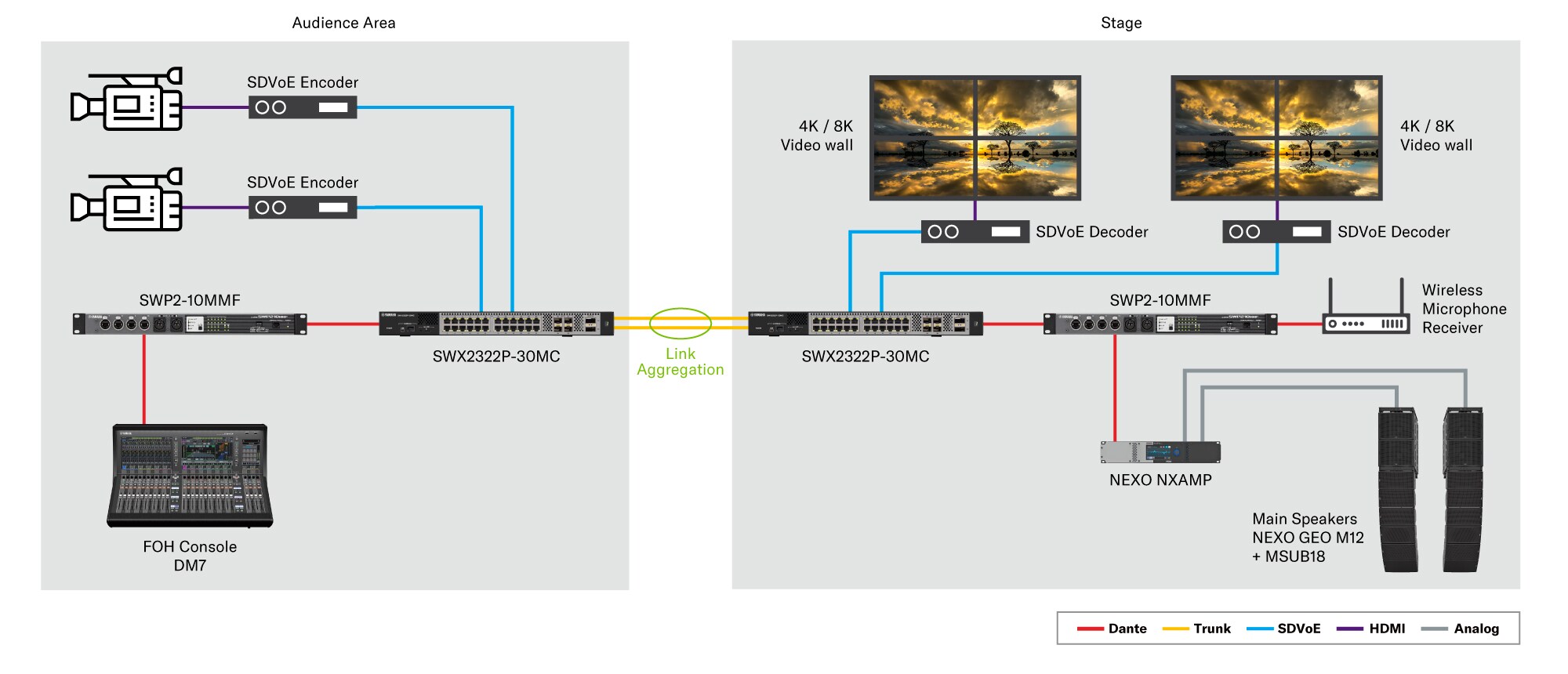

Netwerkarchitectuur geoptimaliseerd voor ProAV-systemen
Met de verschuiving van video- en audioworkflows naar IP blijft de vraag naar hogere bitrates en meerkanaals encoder/decoderopstellingen groeien, wat resulteert in meer netwerkverkeer.
Yamaha's netwerkswitches SWX2322P-30MC en SWX3220-30TC zijn speciaal gebouwd om aan deze uitdagingen te voldoen.
Ze ondersteunen zowel single-segment transmissie via L2-switching als multi-segment mediaroutering via L3-switching, waardoor schaalbare en efficiënte AV-over-IP implementaties mogelijk zijn.
In locaties voor live-evenementen kunnen switches worden verdeeld tussen FOH (Front of House) en locaties naast het podium, waardoor flexibele signaalroutering en encoder/decoderverbindingen met hoge dichtheid mogelijk zijn.
In bedrijfsgebouwen ondersteunen deze switches AV-systemen die zich uitstrekken over meerdere etages of afdelingen, en leveren stabiele transmissie met hoge resolutie en lage latentie over het hele netwerk.
Ondersteuning voor 100GbE-stapeling: Uniform beheer van twee units
Door twee identieke switchmodellen via 100GbE-poorten in een LAG-configuratie (Link Aggregation Group) te verbinden, kunt u een inter-switch link met hoge capaciteit tot 200GbE tot stand brengen.
Zelfs in grootschalige implementaties waarbij veel poorten nodig zijn, kunnen twee switches worden gestapeld en als één unit worden beheerd, waardoor de beschikbare poorten worden verdubbeld en de operationele efficiëntie wordt verbeterd.
SWX3220-30TCs ondersteunen IEEE 1588 PTPv2 Boundary Clock (BC), waardoor zeer nauwkeurige mediasynchronisatieomgevingen kunnen worden gebouwd.
Hierdoor zijn ze ideaal voor IP-gebaseerde video- en audiotransmissie in omroeptoepassingen.
Hoogbetrouwbare netwerkswitch voor grootschalige installaties
“SWX3220-30TCs” is ontworpen voor omgevingen zoals pretparken, onze 10G/100G core switch zorgt voor een stabiele transmissie met lage latentie van audio- en videosignalen.
Glasvezelverbindingen (SFP, enz.) bieden ruisbestendigheid en lange-afstandsdekking - ideaal voor naadloze AV-prestaties in uitgestrekte gebieden.

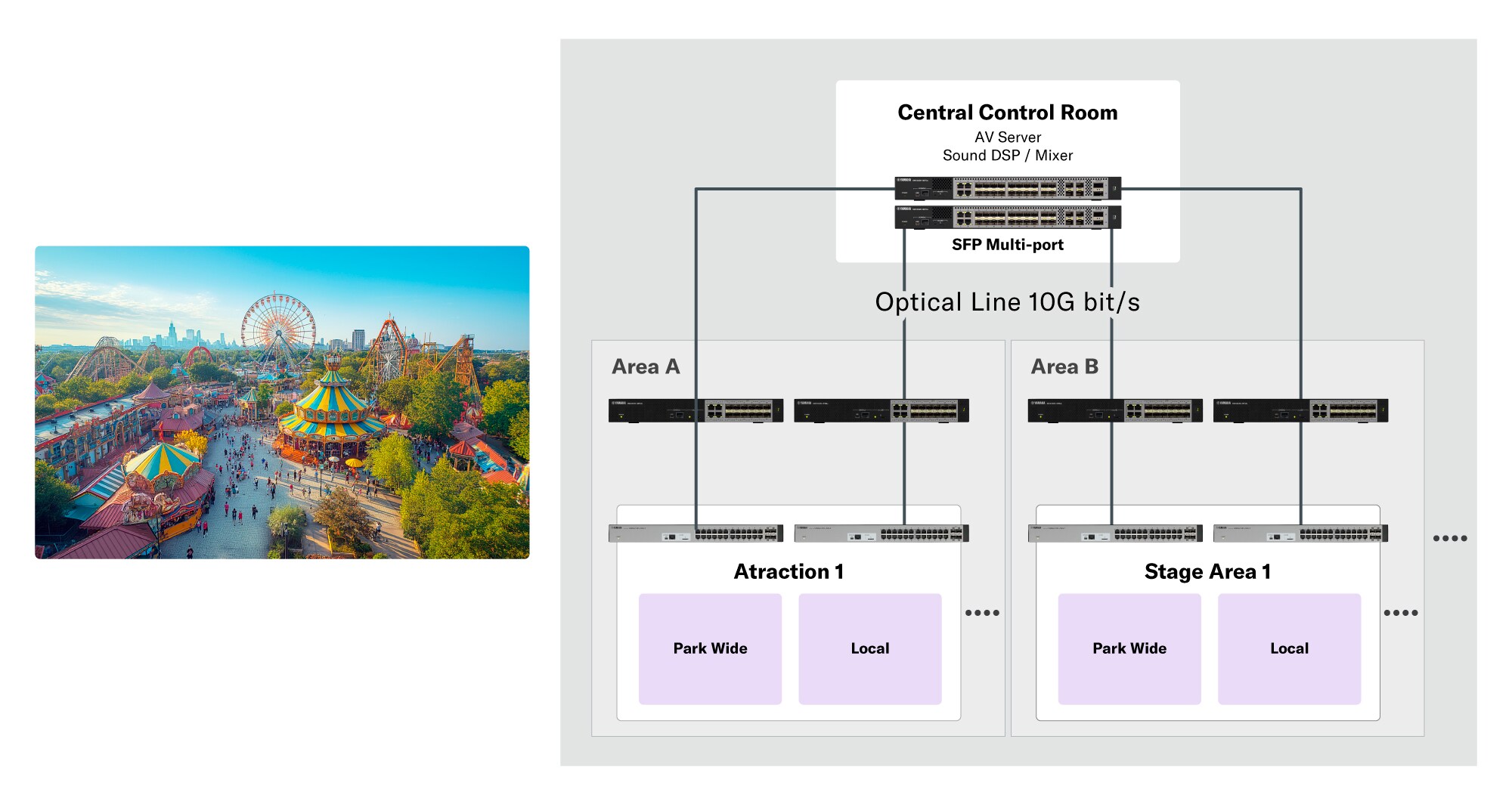

Systeemoverzicht voor de entertainmentmarkt
